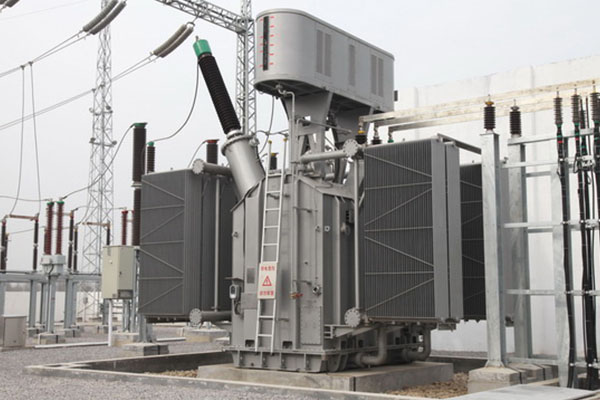

對于變壓器，相信大家都見過，大的，小的，方的，圓的，各種設備充斥著我們身邊的所有角落。小到家用電器中的小零件，大到發電廠中的大型變壓器。正所謂，麻雀雖小五臟俱全，變壓器的原理是一樣的，不管它的大小。它利用電磁感應原理來改變電流。它由三部分組成：一次線圈、二次線圈和鐵芯。常用于電壓升降、安全隔離等領域，比較重要的部分是鐵芯，關于鐵芯的一些知識大家了解多少呢?

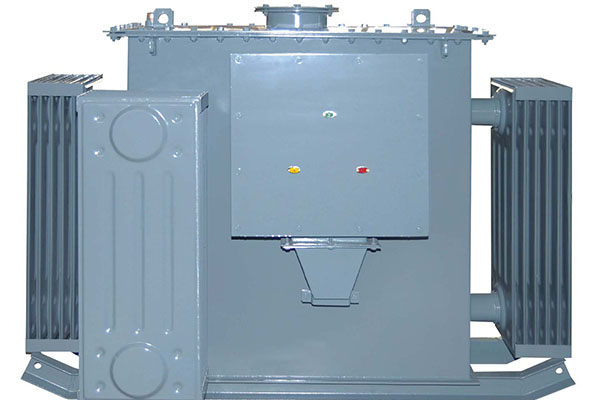

一、變壓器鐵芯介紹

鐵芯主要負責電路的磁路。我國市場上的變壓器鐵芯大多是硅片，但也有少數是磁片(磁片芯片逐漸淘汰)。

鐵芯作用

鐵芯的作用主要體現在磁滯損耗和渦流損耗兩個方面。

1、磁滯損耗是指設備在交流狀態下由于磁滯而發生鐵芯損耗的情況，使用變壓器鐵芯可以在一定程度上改變這種現象。它還可以緩解設備工作時表面的上升。

2、渦流損耗是指變壓器工作時產生的交流電。由此產生的感應電流和鐵芯的磁通量都會發生變化。這種變化稱為渦流。當渦流損耗時，鐵芯表面的溫度會升高。但是，由于鐵芯的材料(硅)的存在，在這個過程中我們的電阻率會增加，這會降低渦流的影響。

二、鐵芯分類

一般可分為四類：殼型和芯型鐵芯、單相和三相鐵芯、三維和平面鐵芯以及疊鐵芯和線圈鐵芯。

三、鐵芯組成

它主要由主體、緊固件和絕緣件三部分組成。

四、變壓器鐵芯截面計算

它的功率計算是基于鐵芯中間柱的橫截面積、鐵芯窗口大小、輸入電壓和輸出電壓。首先，根據磁芯的橫截面積和輸入電壓計算匝數。然后，根據窗的尺寸和匝數，計算出出線規(漆包線的線徑)，再根據線徑計算出可以通過的電流。計算他的力量。根據公式：

左轉|右轉n=4.4f B S/104，n=圈數，f為頻率，B為硅鋼片磁通密度，一般以10000高斯為準，S為電壓。匝數是逐步計算的。

五、變壓器鐵芯功率計算

P(W)=S(mm)2=19*19=361w，可生產單相220伏容量為300VA的變壓器。據了解，幣芯截面為19平方毫米。采用硅含量為9000高斯的硅鋼片來選擇安裝比例。對于45/19=2.37，每伏特轉3圈。一次繞組3*220=660匝。對于二次繞組，3*12=36圈。選用一次線的截面積，電流300VA/220=1.36a，每平方毫米的安全通過電流為5a，可選用直徑為0.6mm的漆包線。選用二次導線截面積，300/12=25A，25/5=5mm2?？蛇x用直徑2.6mm的漆包線。如果鐵芯端口有多余，可重新選擇一、二級線的直徑作為粗點。

六、鐵芯接地

它在使用過程中，鐵芯及鐵芯周圍的零部件均處于強電磁場中。因此，受電場的影響，鐵芯本身對地電位很高。如果鐵芯與地之間沒有連線，就會產生鐵芯與地之間的電位差，產生間歇性放電。而且繞組附近會有一個很強的電磁場，使鐵芯和零件處于不均勻磁場中，并且它們之間存在電位差?？赡茈娢徊畈皇呛艽?，但足以突破很小的絕緣間隙，所以會出現連續放電現象。這在電力管理中是不允許的，要防止這種現象，很難檢查，因?yàn)橛行┖苄〉慕^緣間隙肉眼是看不見的。因此，我們需要把地核接地。

七、如何接變壓器鐵芯接地

鐵芯接地通常是一點接地的，鐵芯中的鋼片相互之間是不通電的，所以為了安全起見，我們不可以將所有的鋼片都接地。在鐵芯接地的時候我們只需要將其中一個鋼片與地面相接即可，而不是所有的都接，因?yàn)殡m然鋼片之間是不通電的，但如果將鋼片都接入地面，那地面就會成為一個導體，使得鋼片之間可以導電，從而擾亂電渦流。所以，一點式接地既可以將電流流向大地，又不會擾亂電渦流，也就起到了鐵芯接地的目的了。

以上就是關于變壓器鐵芯的知識詳解，希望這篇文章能夠?qū)Υ蠹矣兴鶐椭?/p>
